Качество покрытия определяется не только маркой плитки и рисунком укладки, но и тем, как устроена периферия покрытия — краевые ограничители, бордюры и конструкция основания. В Тульской области, где сезонные перепады температуры, пучинистые суглинистые грунты и местами высокий уровень грунтовых вод создают специфические нагрузки, правильная организация кромки и основания часто становится решающим фактором долговечности и эксплуатационной безопасности как частных driveways и садовых дорожек, так и коммерческих стоянок и пешеходных зон. Главное — понять, что кромка не только удерживает плитку, но и управляет её деформациями под динамическими и климатическими воздействиями.
Почему краевая фиксация критична
— Бордюр (краевой ограничитель) — жесткая или полужёсткая конструкция по краю покрытия, предназначенная удерживать элементы покрытия от бокового расползания и передавать часть поперечных нагрузок на грунт. Неправильный бордюр либо чрезмерно жёсткий, либо недостаточно жёсткий; оба случая провоцируют трещины, вспучивания и искривления плитки.
— Периферия выполняет роль компенсатора для линейных деформаций покрытия: краевой профиль должен позволять некоторый микросдвиг плиток, не допуская раскрытия швов и образования щелей.
— В условиях Тулы сезонное пучение грунта вызывает периодические вертикальные перемещения, а талая вода и соль усиливают эрозию основания. Поэтому краевой узел должен одновременно фиксировать плитку и обеспечивать отведение воды от границ покрытия.
Типы краевых решений и их поведение
— Монолитный бетонный бордюр. Прочный и долговечный, но часто слишком жёсткий при контакте с уплотнённым щебёночно-песчаным основанием: при морозном пучении грань между бетоном и плиткой становится местом концентрации напряжений. Вариант с демпферной прослойкой (песок/полимерная лента) уменьшает напряжения.
— Каменные и бетонные ленты с зазором. Установка бордюра с небольшим технологическим зазором (2–5 мм) и заполнением щели эластичным материалом позволяет компенсировать поперечные сдвиги без потери фиксации.
— Плиточный бордюр (комбинированный узел). Бордюр, сформированный из тех же элементов, что и покрытие, хорошо сочетается по термомузыкальным свойствам, но требует усиленного основания и дополнительных анкеров в местах с интенсивной нагрузкой.
— Ненесущие металлические или пластиковые профили. Подходящий вариант для ландшафтных дорожек: профиль удерживает край плитки и режет контакт с пучинистым грунтом, но требует дополнительной защиты от коррозии и механических повреждений.
Проектирование основания: слои и толщина
— Под основанием понимается конструкция из нескольких слоёв, распределяющих нагрузку и обеспечивающих дренаж. Основные слои: корневая почва (подстилающий слой), несущий слой (песчано-гравийная подушка), щебёночная прослойка, плиточная подушка (песок или песко-цементная смесь).
— Толщина несущего слоя определяется нагрузкой: для пешеходных зон и частных дворов обычно достаточно 15–25 см уплотнённого щебня; для коммерческих стоянок и проездов — 30–50 см с расчётом на динамические и концентрированные нагрузки.
— Правильная гранулометрия щебня и песка критична: крупный щебень (>20 мм) даёт лучшую дренажную способность и стабильность, мелкий песок обеспечивает ровную опору для плитки. Смешение фракций в одном слое снижает стабильность; предпочтительнее разделять слои по фракциям и уплотнять каждый отдельный слой.

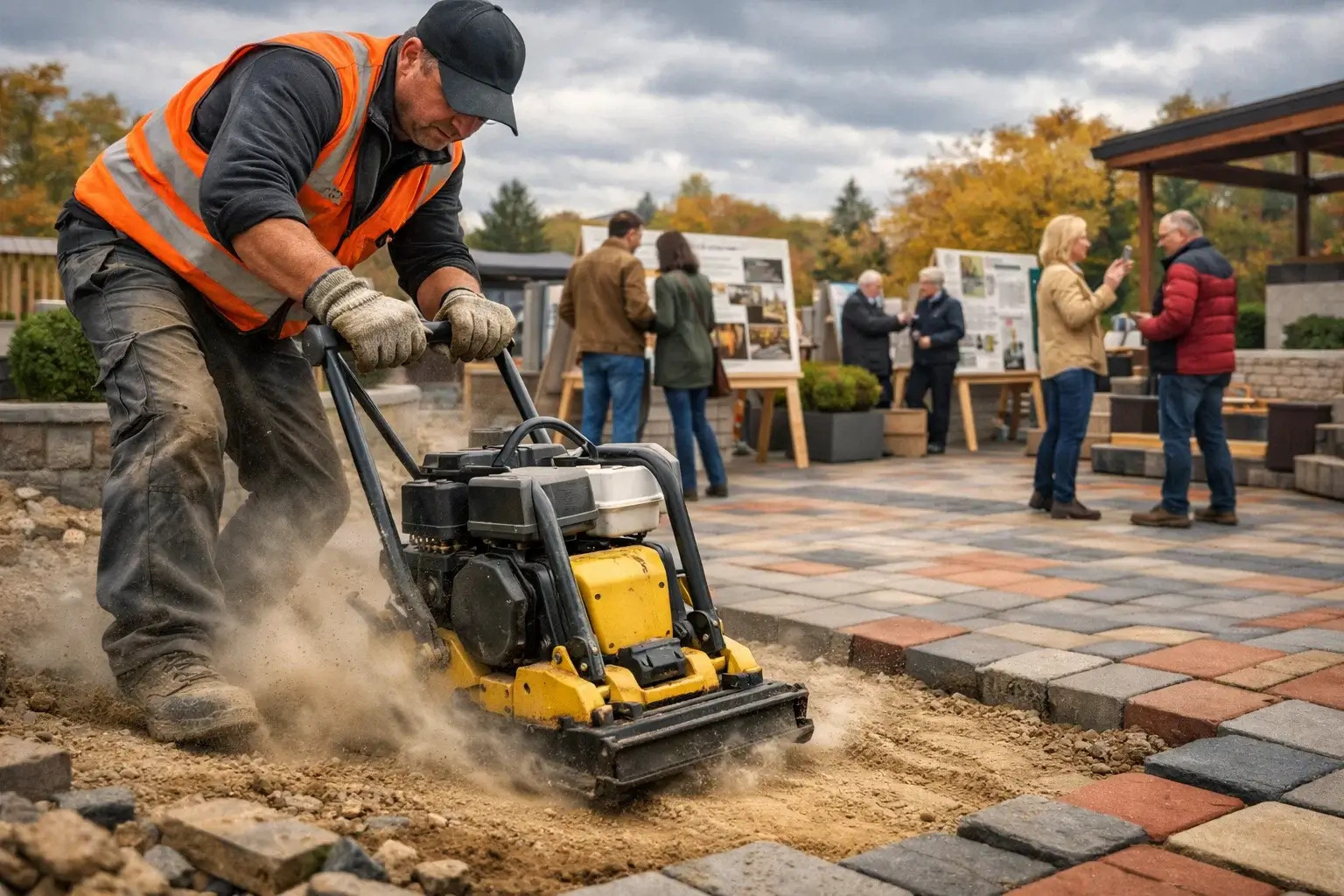

— Уплотнение — ключевое действие: уплотнённый слой распределяет нагрузки и уменьшает вероятность осадок. Использовать виброплиты и катки по типу слоя: виброплита для песка, одиночный или мягкий каток для щебня средней фракции.
Дренаж у кромки и внутри основания
— Дренажный слой — слой с высокой водопроницаемостью между несущей подушкой и родной почвой, задача которого — отвести излишнюю воду и снизить гидростатическое давление. Дренажная геотекстильная подложка (геотекстиль — синтетический материал, пропускающий воду и удерживающий частицы грунта) помогает сохранить структуру подушки, предотвращая смешивание песка и почвы.
— Прорези и перфорированные дренажные трубы, уложенные вдоль бордюра на глубине ниже уровня промерзания, уменьшают скопление воды у кромки. Важно предусмотреть выпуск воды в ливневую систему или отвести в сторону от фундамента построек.
— Залповое отведение воды через уклон покрытия (минимум 1–2%) и устройство капиллярного барьера возле бордюра предотвращают подъём влаги к поверхности плитки. Уклоны должны быть согласованы с ландшафтом, не формируя стоячих луж.
Узлы примыкания: газон, асфальт, фундамент
— Примыкание к газону. Между покрытием и грунтом газона потребуется малозаметный зазор с геотекстилем и подсыпкой мелкого щебня для отведения воды; кромочный профиль может быть низким и частично заглублённым, чтобы сохранить эстетический переход.
— Примыкание к асфальту. Контакт с асфальтовым покрытием требует учёта различной жёсткости: между асфальтом и плиткой рекомендован демпфер (битумная мастика или полимерная лента) и общая опорная лента из щебня для перераспределения нагрузок.
— Примыкание к фундаменту здания. Зону у основания фундамента следует изолировать с помощью гидроизоляционной мембраны, а бордюр у стены выполнять с небольшим зазором и возможностью движения, чтобы исключить передачу сил на фундамент.
Укладка и контроль деформаций
— Геометрия укладки влияет на передачу усилий. Брусчатка вёлок (рядовая укладка вдоль направления движения) даёт другой характер распределения нагрузок, чем ёлочка (диагональная укладка) или модульная смесь. Для коммерческих зон с колесной нагрузкой лучше выбирать плотные взаимоблокирующие схемы, увеличивающие сопротивление сдвигу.
— Швы — активный элемент компенсации. Ширина швов 3–5 мм обычно достаточна для тротуаров; для зон с изменчивым тепловым режимом или интенсивным движением лучше предусмотреть 5–10 мм и заполнять эластичным материалом, обеспечивающим сцепление и защиту от проникновения мелкого песка.
— Контроль деформации включает в себя установку контрольных шпилек или маркеров уровня при большой площади покрытия. Сезонная фиксация уровня позволяет обнаруживать проблемы в первые годы эксплуатации и своевременно устранять дефекты основания.
Материалы для кромки и их долговечность
— Бетон марки средней прочности (не ниже указанной практикой региона) обеспечивает долговечность, но требует защищённой рабочей швабельной зоны; морозостойкость бетона и правильный состав смеси влияют на сопротивляемость к солям и циклам промерзания.
— Натуральный камень устойчив, но чувствителен к подвижкам основания из-за высокой жёсткости и обычно дороже в монтаже. Для Тулы часто рационально комбинировать камень с демпферной прослойкой.
— Полимерные профили легче монтировать и они гибче, но подвержены УФ-старению и механическим повреждениям при контакте с транспортом. Вlкоммерческих зонах полимер надо подбирать с расчётом на предполагаемые нагрузки.
Особенности ремонта и частичной замены
— Частичная замена покрытия — обычная задача. Критично сохранить уплотнение основания и корректно восстановить краевые узлы. Простая замена плиток без восстановления подушки и бордюра приводит к повторному разрушению.
— При ремонте важно сначала оценить причины повреждения: недостаточное уплотнение, плохой дренаж или неправильный бордюр. Часто достаточно реконструкции 0,5–1 м полосы вдоль повреждённого участка с полной сменой основания и восстановлением краевой фиксации.
— Использовать маркировку и фотодокументацию при разборе для точной репозиции элементов и контроля соответствия горизонталей.
Эксплуатация и техническое обслуживание
— Регулярное удаление растительности из швов и контроль за заполнителем швов сохраняют конструкцию от проникновения корней и мелкой фракции, которая со временем уплотняет швы и ухудшает дренаж.
— Зимнее обслуживание в Туле требует аккуратного использования техники и соли. Механизированные очистители с регулируемым давлением меньше повреждают плитку, чем острые лопаты. Оттаивающие реагенты уменьшают период льда, но при частом применении ускоряют разрушение связки в песчано-цементной подушке.
— Контроль опорного слоя после первых двух сезонов эксплуатации позволяет без больших затрат исправить мелкие просадки и избежать крупных ремонтов в дальнейшем.
Реальные сценарии: частный двор и коммерческая парковка
— Частный двор: меньшая интенсивность нагрузок, чаще сложная рельефность и эстетические требования. Приоритет — эластичная кромка, аккуратный переход к газону и эффективный локальный дренаж. Основание можно спроектировать менее массивным, но с обязательным уплотнением и защитой краёв плитки.
— Коммерческая парковка: высокие концентрированные нагрузки и интенсивная эксплуатация. Требуется глубокое несущие основание, усиленные бордюры с анкерными соединениями и продуманный ливневый дренаж. Кромка должна быть расчётной и выдерживать боковые нагрузки от въездов и модуляционного движения.
Технологические ошибки, которых следует избегать
— Недостаточное уплотнение каждого слоя. Ошибка выливается в диффузные просадки и локальные провалы.
— Прямой контакт тонкой плиточной подушки с родной почвой без геотекстиля приводит к смешению слоёв и потере несущей способности.
— Установка бордюра раньше, чем выполнено окончательное уплотнение основания, вызывает неверную деформационную работу узла: бордюр будет нести часть нагрузки, предназначенной для подушки.
— Игнорирование возможности движения покрытия: отсутствие компенсационных швов и жёсткая фиксация в пределах нескольких десятков метров создают условия для трещин.
Практические рекомендации
— Сформулировать техническое задание, включая климатические и геологические условия участка.
— Определять глубину несущего слоя на основе предполагаемых нагрузок и характера грунта.
— Укладывать геотекстиль между родной почвой и несущим слоем для предотвращения миграции частиц.
— Уплотнять каждый слой отдельными проходами виброплит/катков до проектной плотности.
— Предусматривать дренажную полосу вдоль бордюра с уклоном и выпуском в ливнёвую систему.
— Оставлять технологические зазоры у жёстких примыканий и заполнять их эластичным материалом.
— Контролировать ровность укладки по нивелиру и устанавливать временные маркеры для сезонного мониторинга.
— При ремонте вырезать полосы шириной не менее 0,5 м от видимой зоны повреждения и восстанавливать основание полностью.
— Выбирать бордюрные конструкции с учётом модульной схемы укладки и предполагаемых нагрузок.
— Вести периодическую ревизию швов и уровня покрытия в первые три года эксплуатации.
Завершающая мысль
Системный подход к проектированию краевых узлов и основания резко повышает предсказуемость поведения тротуарного покрытия в условиях Тульской области. Корректно подобранная конструкция кромки, правильно устроенный дренаж и качественное послойное уплотнение дают ясные критерии для расчёта долговечности и упрощают обслуживание как частных, так и коммерческих объектов.
